موتور مگنت نئودیمیم چیست و چگونه کار می کند

A موتور آهنربای نئودیمیم یک موتور سنکرون آهنربای دائم با راندمان بالا (PMSM) یا موتور DC بدون جاروبک (BLDC) است که از آهنرباهای خاکی کمیاب نئودیمیم-آهن-بور (NdFeB) قدرتمندی که در روتور تعبیه شده یا روی روتور نصب شده اند، استفاده می کند تا میدان مغناطیسی مورد نیاز برای چرخش را ایجاد کند. برخلاف موتورهای القایی سنتی که انرژی الکتریکی را برای ایجاد میدان مغناطیسی در روتور مصرف می کنند، الف موتور آهنربای نئودیمیم شار روتور خود را از آهنرباهای دائمی با محصول انرژی دریافت می کند 50 megagauss-oersteds (MGOe) یا بالاتر ، از بین بردن تلفات مس روتور به طور کامل و امکان سطوح بازدهی که معمولاً بیش از 95٪ است. بر اساس گزارش آژانس بین‌المللی انرژی (IEA)، سیستم‌های موتور الکتریکی تقریباً به حساب می‌آیند 45 درصد مصرف برق جهان و تغییر مداوم از موتورهای القایی به طراحی‌های آهنربای دائم مبتنی بر نئودیمیم در وسایل نقلیه الکتریکی، اتوماسیون صنعتی و سیستم‌های HVAC یکی از تاثیرگذارترین انتقال‌های صرفه‌جویی در مصرف انرژی در اقتصاد جهانی را نشان می‌دهد.

کاربردهای کلیدی مواد مغناطیسی را کاوش کنید

موتور مگنت نئودیمیم چیست و چگونه کار می کند؟

موتور آهنربای نئودیمیمی موتور الکتریکی است که در آن میدان مغناطیسی روتور توسط آهنرباهای دائمی متخلخل نئودیمیم-آهن-بور به جای آهنرباهای الکترومغناطیسی تولید می شود و چرخش با جابجایی الکترونیکی سیم پیچ های استاتور برای ایجاد یک میدان الکترومغناطیسی دوار حاصل می شود که روتور در هماهنگی دقیق دنبال می کند. اصل عملیاتی اساسی شامل برهمکنش بین میدان مغناطیسی دوار تولید شده توسط سیم پیچ های استاتور و قطب های مغناطیسی ثابت تعبیه شده در روتور است. آهنرباهای نئودیمیمی به این دلیل انتخاب می شوند که دارای بالاترین ماندگاری مغناطیسی (Br) و نیروی اجباری (Hc) نسبت به هر ماده آهنربای دائمی موجود تجاری هستند. یک آهنربای نئودیمیوم درجه N52 معمولی باقیمانده ای تقریباً نشان می دهد 1.44 تا 1.48 تسلا و یک اجبار ذاتی بیش از حد 11000 اورستد . هنگامی که این آهنرباها در یک آرایه Halbach یا یک پیکربندی معمولی روی روتور قرار می گیرند، یک شار مغناطیسی شدید و پایدار ایجاد می کنند که با قطب های متناوب استاتور در تعامل است. کنترل‌کننده موتور، که بازخورد موقعیت را از حسگرهای اثر هال یا یک حل‌کننده دریافت می‌کند، به فازهای استاتور در یک توالی زمان‌بندی دقیق انرژی می‌دهد که زاویه گشتاور بهینه را بین میدان‌های استاتور و روتور حفظ می‌کند. از آنجا که آهنرباهای روتور شار خود را تولید می کنند، نیازی به جریان مغناطیسی به روتور نیست و تنها تلفات در سیم پیچ های استاتور، لایه های فولادی مغناطیسی و یاتاقان ها رخ می دهد. این اصل عملیاتی ظریف چیزی است که یک موتور آهنربای نئودیمیم برای ارائه توان مکانیکی بیشتر به ازای هر واحد ورودی الکتریکی نسبت به هر توپولوژی موتور تجاری قابل دوام دیگری.

علم مواد در پشت آهنرباهای دائمی نئودیمیم

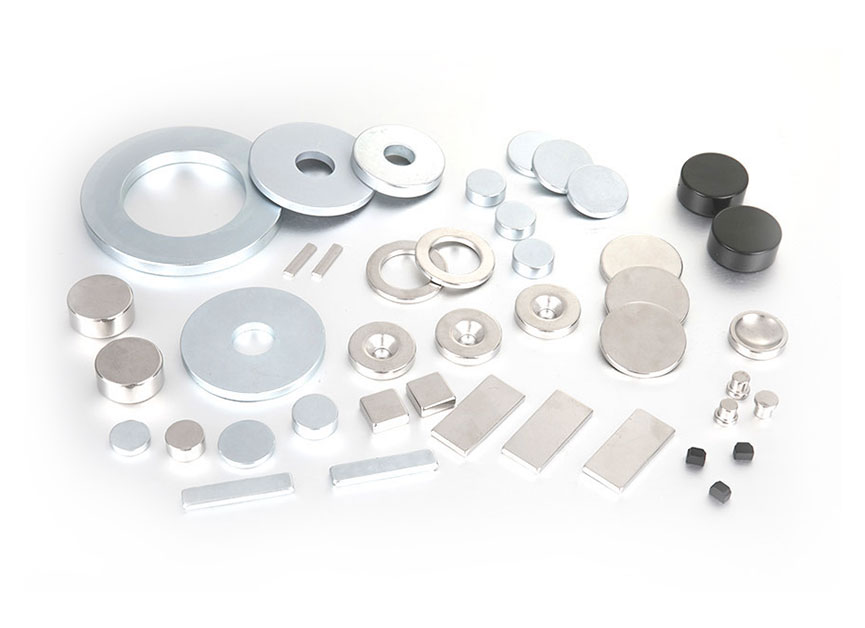

عملکرد یک موتور آهنربای نئودیمیم مستقیماً به خواص مغناطیسی خارق‌العاده ترکیب نئودیمیم-آهن-بور نسبت داده می‌شود که در سال 1984 کشف شد و از آن زمان به عنوان قوی‌ترین ماده آهنربای دائم موجود در هر قیمتی تصفیه شده است. معیارهای مغناطیسی کلیدی که آهنرباهای NdFeB را از پیشینیان خود - آهنرباهای فریت (سرامیکی) و آهنرباهای ساماریوم - کبالت - متمایز می کند در زیر خلاصه شده است:

• حداکثر محصول انرژی (BHmax): آهنرباهای نئودیمیم به مقادیر BHmax می رسند 30 تا 52 MGOe در مقایسه با 1 تا 5 MGOe برای آهنرباهای فریت و 15 تا 30 MGOe برای ساماریوم-کبالت. این بدان معناست که یک روتور نئودیمیم می‌تواند شار مغناطیسی مشابهی با روتور فریت ایجاد کند که از نظر فیزیکی چهار تا ده برابر بزرگ‌تر است و کاهش چشمگیر اندازه و وزن موتور را که مشخصه مدرن است، ممکن می‌سازد. موتور آهنربای نئودیمیم طرح ها
• پسماند مغناطیسی (Br): NdFeB درجه N52 چگالی شار 1.44 تا 1.48 تسلا را پس از مغناطیسی حفظ می کند. سطح مقطع مواد مغناطیسی مورد نیاز برای دستیابی به چگالی شار شکاف هوا معکوس با پسماند متناسب است، بنابراین آهنرباهای Br بالا، روتورهای باریک تر و سبک تری را امکان پذیر می کنند.
• اجبار درونی (Hci): نمرات با اجبار بالا که برای کاربردهای موتوری طراحی شده اند، که اغلب با پسوند "H" مانند N45SH یا N48UH تعیین می شوند، می توانند در برابر مغناطیس زدایی از میدان استاتور و در برابر دماهای بالا مقاومت کنند. 150 تا 220 درجه سانتیگراد . بر اساس تحقیقات منتشر شده در مجله فیزیک کاربردی افزودن دیسپروزیم یا تربیوم به مرزهای دانه NdFeB با سنجاق کردن دیواره‌های حوزه مغناطیسی، اجبار را افزایش می‌دهد، هر چند به قیمت کاهش اندک در ماندگاری.

یک ملاحظه انتقادی در موتور آهنربای نئودیمیم طراحی ضریب دمایی آهنرباها است. ماندگاری NdFeB با سرعت تقریباً کاهش می یابد 0.10٪ تا 0.12٪ در درجه سانتیگراد افزایش دما، و اجبار حتی به شدت کاهش می یابد. در دمای 120 درجه سانتیگراد، یک آهنربای درجه N استاندارد می تواند 20 تا 30 درصد نیروی اجباری خود را در دمای اتاق از دست بدهد. به همین دلیل است که سازندگان موتور درجه‌های دمای بالا را انتخاب می‌کنند و رفتار حرارتی روتور را با دقت مدل‌سازی می‌کنند تا اطمینان حاصل کنند که آهن‌رباها در پنجره عملکرد ایمن خود در کل محدوده سرعت و بار باقی می‌مانند.

مقایسه موتورهای آهنربایی نئودیمیم با سایر فناوری های موتور

هنگامی که مهندسان یک موتور آهنربای نئودیمیم را در مقابل یک موتور القایی، یک موتور رلوکتانس سوئیچ یا یک موتور آهنربای دائم فریت ارزیابی می‌کنند، طراحی نئودیمیم به طور مداوم چگالی توان و کارایی بالاتری را ارائه می‌کند، البته با هزینه مواد بالاتر و با زنجیره تامین مرتبط با تولید عناصر خاکی کمیاب. جدول زیر یک مقایسه کمی از پارامترهای عملکرد کلیدی را ارائه می دهد که بر انتخاب فناوری موتور برای کشش و کاربردهای صنعتی تأثیر می گذارد.

موتورهای آهنربایی نئودیمیم امروزه در کجا استفاده می شوند؟

موتور آهنربای نئودیمیم به فناوری پیشرانه غالب در صنعت خودروهای الکتریکی تبدیل شده است، انتخاب ارجح برای سیستم‌های سروو صنعتی با کارایی بالا، و یک جزء توانمند در الکتریکی کردن هواپیماها و کشتی‌های دریایی. بخش های خاصی که این موتورها بیشترین تأثیر را دارند عبارتند از:

• موتورهای کششی وسایل نقلیه الکتریکی: اکثریت قریب به اتفاق خودروهای برقی باتری دار و خودروهای هیبریدی پلاگین فروخته شده در سطح جهان از یک استفاده می کنند موتور آهنربای نئودیمیم به عنوان واحد درایو اصلی آنها. یک موتور کششی EV مسافری معمولی شامل بین 1.0 و 2.5 کیلوگرم آهنرباهای نئودیمیم، با مقدار دقیق بسته به درجه قدرت موتور و توپولوژی خاص روتور. بر اساس تجزیه و تحلیل بازار 2023 توسط Adamas Intelligence، بخش خودروهای الکتریکی جهانی تقریباً مصرف داشته است 20000 تن آهنربای نئودیمیم-آهن-بور در سال 2022، رقمی که پیش بینی می شود تا سال 2030 با افزایش سرعت تولید EV بیش از دو برابر شود. محدوده رانندگی NEDC یا WLTP یک خودروی برقی مدرن مستقیماً تحت تأثیر راندمان موتور است: هر درصد افزایش بهره وری تقریباً به این معناست. 2٪ تا 3٪ محدوده اضافی از همان ظرفیت باتری، به همین دلیل است که خودروسازان سرمایه گذاری زیادی برای بهینه سازی طراحی موتورهای آهنربای دائم خود می کنند.
• اتوماسیون صنعتی و رباتیک: سروو موتورهای با دقت بالا که بازوهای رباتیک، محورهای ماشین ابزار CNC و تجهیزات تولید نیمه هادی را قرار می دهند تقریباً به طور جهانی از روتورهای نئودیمیم استفاده می کنند. نسبت گشتاور به اینرسی بالا از a موتور آهنربای نئودیمیم نرخ های شتاب را فعال می کند 10000 دور در دقیقه در ثانیه یا بیشتر، به یک ربات انتخاب و مکان اجازه می دهد تا یک چرخه را در کسری از ثانیه کامل کند. پاسخ سفتی بالا و واکنش صفر این موتورها برای دقت موقعیت یابی زیر میکرونی مورد نیاز در استپرهای ویفر و سیستم های تراز نوری ضروری است.
• ژنراتورهای توربین بادی: ژنراتورهای آهنربای دائمی مستقیم برای توربین‌های بادی چند مگاواتی گیربکس را حذف می‌کنند که بیشترین تعمیر و نگهداری و مستعد خرابی در یک توربین بادی معمولی است. یک ژنراتور بادی درایو مستقیم 6 مگاواتی دور از ساحل می تواند حاوی بیش از حد باشد 600 کیلوگرم از آهنرباهای نئودیمیم که در یک روتور با قطر بزرگ قرار گرفته اند که با همان سرعت کم پره های توربین می چرخد. افزایش کارایی ناشی از حذف تلفات گیربکس بیش از جبران هزینه آهنربای بالاتر در طول عمر طراحی 25 ساله توربین است.
• هوافضا و دفاع: ابتکار هواپیماهای برقی تر و وسایل نقلیه حمل و نقل هوایی شهری در حال ظهور و فرود عمودی (eVTOL) به موتورهایی با بالاترین نسبت توان به وزن ممکن نیاز دارند. الف موتور آهنربای نئودیمیم طراحی شده برای کاربردهای هوافضا می تواند به یک چگالی توان پیوسته بیش از حد برسد 5 کیلووات بر کیلوگرم ، که تقریباً دو برابر موتور القایی با توان معادل است. این صرفه جویی در وزن در هواپیما بسیار مهم است، زیرا هر کیلوگرم جرم موتور ظرفیت یا برد بار را کاهش می دهد.
• لوازم الکترونیکی مصرفی و لوازم خانگی: موتورهای DC بدون برس در جاروبرقی‌های بی‌سیم، سشوارها، فن‌های خنک‌کننده کامپیوتر و سیستم‌های رانش پهپاد همگی به آهنرباهای نئودیمیوم مینیاتوری برای ارائه گشتاور مورد نیاز از یک ضریب فرم بسیار فشرده وابسته هستند. یک موتور جارو شارژی سطح بالا به سمت بالا می چرخد 100000 دور در دقیقه و در کف دست قرار می گیرد، این شاهکار تنها به دلیل چگالی شار ارائه شده توسط روتور نئودیمیم امکان پذیر است.

ساخت موتور آهنربایی نئودیمیم: مراحل کلیدی فرآیند

تولید یک موتور مغناطیسی نئودیمیم با کارایی بالا نیاز به ادغام دقیق بلوک های آهنربایی تف جوشی شده در پشته لایه لایه روتور، و به دنبال آن مغناطش، تعادل دینامیکی، و آزمایش دقیق انتهای خط برای تأیید کارایی و عملکرد حرارتی دارد. مراحل مهم تولید به شرح زیر است:

1. مجموعه هسته استاتور: ورقه‌های فولادی الکتریکی با گیج نازک، معمولاً 0.20 تا 0.35 میلی‌متر ضخامت دارند، پانچ یا برش لیزری، انباشته، و جوش داده شده یا قفل می‌شوند. شیارهای استاتور عایق بندی شده اند و کویل های مسی از پیش ساخته شده با استفاده از ماشین های سیم پیچ خودکار وارد می شوند. برای موتورهای کششی با چگالی بالا، سیم پیچ های سنجاق سر ساخته شده از سیم مسی مستطیلی به طور فزاینده ای مورد استفاده قرار می گیرند زیرا آنها به ضریب پر شدن شکاف بالاتری دست می یابند. 70% تا 75% در مقایسه با 45% تا 55% برای سیم‌پیچ‌های گرد - که مقاومت را کاهش می‌دهد و خنک‌سازی را بهبود می‌بخشد.
2. درج آهنربا روتور: بلوک های آهنربایی نئودیمیم که به ابعاد دقیق تراشیده شده اند و برای جلوگیری از خوردگی با نیکل، اپوکسی یا آلومینیوم پوشانده شده اند، در شکاف های پشته لمینیت روتور قرار می گیرند. در طرح‌های آهنربای دائم داخلی (IPM)، آهن‌رباها در حفره‌های V یا مثلثی شکل مدفون می‌شوند که علاوه بر گشتاور آهنربای دائم، گشتاور رلوکتانس مغناطیسی ایجاد می‌کنند. بسته به سرعت سطح روتور، آهنرباها ممکن است با اپوکسی با دمای بالا، بسته بندی کولار یا یک آستین نگهدارنده محکم شوند.
3. مغناطیس سازی: پس از مونتاژ، روتور در یک وسیله مغناطیسی با میدان بالا قرار می گیرد که یک میدان مغناطیسی پالسی بیش از حد تولید می کند. 30000 اورستد ، مواد نئودیمیم را در الگوی قطب مورد نظر اشباع می کند. مغناطش در محل موتور کاملاً مونتاژ شده نیز رایج است، زیرا کار با روتورهای به شدت مغناطیسی شده را در هنگام مونتاژ حذف می کند.
4. تعادل دینامیکی: چون روتور a موتور آهنربای نئودیمیم اغلب در سرعت‌های بیش از 15000 دور در دقیقه در کاربردهای EV کار می‌کند، باید تا درجه بسیار فشرده متعادل شود، معمولاً G2.5 یا G1.0 در ISO 1940-1. نیروهای عدم تعادل با مجذور سرعت چرخش افزایش می‌یابد، بنابراین حتی چند گرم میلی‌متر عدم تعادل باقیمانده می‌تواند ارتعاش و بارهای تحمل‌ناپذیری را در حداکثر سرعت ایجاد کند.
5. مونتاژ و آزمایش نهایی: استاتور و روتور جفت می شوند، یاتاقان ها قرار می گیرند و سپرهای انتهایی محکم می شوند. هر موتور تولیدی تحت یک سری آزمایش‌های خودکار قرار می‌گیرد، از جمله مقاومت سیم‌پیچ، مقاومت عایق، آنالیز شکل موج برگشتی EMF، جریان بدون بار و نقشه‌برداری بازده کامل بار. الف موتور آهنربای نئودیمیم برای کشش خودرو نیز باید تست‌های چرخه شوک حرارتی و ارتعاش را که 15 سال خدمات در خودرو را شبیه‌سازی می‌کند، پشت سر بگذارد.

چالش ها و پیشرفت های آینده در فناوری موتور آهنربایی نئودیمیم

با وجود مزایای عملکردی، موتورهای آهنربای نئودیمیم با سه چالش مهم روبرو هستند: غلظت زنجیره تامین خاکی کمیاب، نوسان قیمت، و خطر مغناطیس زدایی دائمی در دماهای بالا. عناصر خاکی کمیاب نئودیمیم، پرازئودیمیم، دیسپروزیم و تربیوم عمدتاً در یک منطقه جغرافیایی واحد استخراج و پردازش می‌شوند و جداسازی این عناصر شیمیایی مشابه نیاز به استخراج با حلال شدید محیطی دارد. در پاسخ، طراحان موتور دو استراتژی مکمل را دنبال می کنند. اولین مورد، فناوری انتشار مرز دانه است، که یک لایه نازک از دیسپروزیم یا تربیوم را فقط بر روی سطوح دانه های نئودیمیم در آهنربا اعمال می کند و مصرف خاک های کمیاب سنگین را کاهش می دهد. 30% تا 50% در حالی که به اجباری معادل دست می یابد. دوم توسعه توپولوژی‌های موتور بدون خاک کمیاب یا زمین‌های کمیاب است که از آهنرباهای فریت یا اصول رلوکتانس سوئیچ برای کاربردهایی که حداکثر چگالی توان مطلق شرط اصلی نیست استفاده می‌کنند. تحقیقات منتشر شده توسط آزمایشگاه ملی Oak Ridge نشان داده است که یک موتور رلوکتانس سنکرون مبتنی بر فریت می تواند به 85 تا 90 درصد چگالی توان یک موتور نئودیمیوم معادل با هزینه قابل توجهی کمتر، اگرچه شکاف راندمان در سطوح گشتاور بالا افزایش می یابد. آینده از موتور آهنربای نئودیمیم احتمالاً شامل یک انشعاب خواهد بود: موتورهای NdFeB با کارایی بالا و هزینه بالا برای خودروهای برقی ممتاز، هواپیماها و سرووهای دقیق، و فناوری‌های موتور جایگزین ارزان‌تر برای کاربردهای حساس به قیمت که در آن چند درصد بازده اضافی هزینه آهنربا را توجیه نمی‌کند.

سوالات متداول در مورد موتورهای آهنربایی نئودیمیم

آیا یک موتور آهنربای نئودیمیمی می تواند در طول زمان خاصیت مغناطیسی خود را از دست بدهد؟

در شرایط عملیاتی عادی در محدوده دمایی مشخص شده، a موتور آهنربای نئودیمیم مغناطش خود را برای دهه ها حفظ می کند. اجبار گریدهای به درستی انتخاب شده برای مقاومت در برابر مغناطیس زدایی از میدان استاتور و ارتعاش کافی است. با این حال، قرار گرفتن مداوم در معرض دماهای بالاتر از حداکثر حد کارکرد آهنربا - معمولاً 150 تا 180 درجه سانتیگراد برای درجه های دمای بالا - می تواند باعث از بین رفتن جزئی و دائمی مغناطیس شود. به همین دلیل است که مدیریت حرارتی موتور و انتخاب درجه آهنربا مناسب برای دمای نقطه داغ مورد انتظار ملاحظات طراحی ضروری است.

در پایان عمر موتور آهنربای نئودیمیم چه اتفاقی می افتد؟

آهنرباهای نئودیمیم درون موتور را می توان از طریق یک فرآیند بازیافت بازیابی کرد که شامل مغناطیس زدایی روتور، حذف آهنرباها و استفاده مجدد از آنها به طور مستقیم در موتور جدید یا پردازش مجدد آنها به پودر آهنربای جدید است. قانون مواد خام حیاتی پایدار اتحادیه اروپا و قوانین مشابه در سایر مناطق باعث سرمایه گذاری در زیرساخت های بازیافت آهنربا می شود. مسیرهای بازیافت هیدرومتالورژی و پیرومتالورژیکی کنونی می توانند بیش از 90 درصد از عناصر خاکی کمیاب موجود را بازیابی کنند، اگرچه هزینه بازیافت تنها زمانی رقابتی باقی می ماند که قیمت اکسید نئودیمیم افزایش یابد.

چگونه بازده موتور آهنربای نئودیمیم با بار متفاوت است؟

A موتور آهنربای نئودیمیم منحنی راندمان نسبتاً مسطح را در یک محدوده بار گسترده حفظ می کند، که معمولاً بالای 90٪ از 25٪ تا 120٪ بار نامی باقی می ماند. این در تضاد مطلوب با موتورهای القایی است که بازده آنها در بار سبک به طور قابل توجهی کاهش می یابد زیرا جریان مغناطیسی بدون توجه به گشتاور خروجی ثابت می ماند. پنجره عریض با راندمان بالا یکی از دلایلی است که موتورهای نئودیمیم برای خودروهای الکتریکی که در طول رانندگی شهری در محدوده وسیعی از سرعت و گشتاور کار می کنند، مورد علاقه است.

آیا می توان یک موتور آهنربای نئودیمیم بدون عناصر خاکی کمیاب سنگین ساخت؟

بله، بدون خاک نادر موتور آهنربای نئودیمیم طرح ها در حال حاضر برای کاربردهایی در حال تولید هستند که در آن حداکثر دمای عملیاتی زیر 120 درجه سانتیگراد باقی می ماند. این موتورها از آهنرباهای نئودیمیم-آهن-بور با اندازه دانه بسیار ریز، معمولاً کمتر از 2 میکرون، استفاده می کنند که باعث افزایش اجباری از طریق سنجاق مرز دانه بدون نیاز به دیسپروزیم یا تربیوم می شود. برای موتورهای کششی با دمای بالاتر، فناوری انتشار مرز دانه، یک پوسته نازک غنی از دیسپروزیم را در اطراف هر دانه آهنربا اعمال می‌کند، که به نیروی اجباری بالا با محتوای کل خاک کمیاب سنگین کمتر از 1 درصد وزنی دست می‌یابد.

را موتور آهنربای نئودیمیم نشان دهنده یک تغییر گام واقعی در تبدیل انرژی الکترومکانیکی است که بالاترین چگالی گشتاور و کارایی را در بین هر فناوری موتور تجاری موجود ارائه می دهد. پذیرش گسترده آن در بخش خودروهای الکتریکی، اتوماسیون صنعتی، انرژی های تجدیدپذیر و هوافضا نتیجه مستقیم عملکرد مغناطیسی بی بدیل آهنرباهای دائمی نئودیمیم-آهن-بور است. در حالی که نگرانی‌ها در مورد زنجیره‌های تامین خاکی کمیاب و نوسانات هزینه‌ها همچنان به تحقیقات در مورد توپولوژی‌های موتورهای جایگزین انگیزه می‌دهد، صرفه‌جویی در انرژی قابل اندازه‌گیری و کاهش انتشار کربن که توسط این موتورها فعال می‌شود تضمین می‌کند که آنها سنگ بنای تلاش جهانی برق‌سازی برای دهه‌های آینده باقی خواهند ماند.
