مگنت حسگر: سنجش دقیق برای خودرو، صنعتی و اینترنت اشیا

A آهنربای حسگر عنصر تعیین کننده ای است که حرکت مکانیکی را به یک سیگنال میدان مغناطیسی قابل تفسیر تبدیل می کند و مستقیماً دقت، قابلیت اطمینان و طول عمر سیستم های اندازه گیری موقعیت، سرعت و زاویه بدون تماس را تعیین می کند. بدون آهنربای دائمی دقیق مهندسی شده، حتی پیچیده ترین تراشه حسگر مغناطیسی نیز نمی تواند داده های قابل اعتمادی را ارائه دهد. امروزه پیشرفت‌ها در فرمول‌بندی مواد کمیاب، بهینه‌سازی هندسی و پوشش‌های پایدار در دما در حال پیشرفت هستند. آهنربای حسگر عملکرد در قلمرو جدید، وضوح خطی زیر میکرون و دقت زاویه ای زیر 0.1 درجه را امکان پذیر می کند. این مقاله به بررسی علم مواد، روش‌های طراحی و مناظر کاربردی می‌پردازد آهنربای حسگر سنگ بنای برق و اتوماسیون مدرن.

کاربردهای کلیدی مواد مغناطیسی را کاوش کنید

1. نقش در حال گسترش آهنرباهای حسگر در دنیای داده محور

بازار جهانی حسگرهای مغناطیسی، به طور مستقیم با تقاضا برای عملکرد بالا تغذیه می شود آهنربای حسگر طبق گزارش سال 2024 گراند ویو ریسرچ، اجزای سازنده به ارزش 5.8 میلیارد دلار در سال 2023 رسید و پیش بینی می شود تا سال 2030 با نرخ رشد مرکب سالانه 7.2 درصد به 9.3 میلیارد دلار صعود کند. این رشد از سه روند غیرقابل توقف ناشی می شود: برقی شدن وسایل نقلیه، اتوماسیون کارخانه و تکثیر دستگاه های متصل. در هر مورد، آهنربای حسگر در رابط فیزیکی بین قسمت متحرک و واحد کنترل الکترونیکی قرار می گیرد.

A آهنربای حسگر با تولید یک میدان مغناطیسی تعریف شده که توسط یک عنصر سنسور اثر هال، AMR (مقاومت مغناطیسی ناهمسانگرد)، GMR (مقاومت مغناطیسی غول پیکر)، یا TMR (مقاومت مغناطیسی تونلی) تشخیص داده می شود، کار می کند. همانطور که آهنربا نسبت به حسگر حرکت می کند، بردار میدان تغییر می کند و موقعیت یا چرخش را به یک سیگنال الکتریکی قابل اندازه گیری تبدیل می کند. این اصل زیربنای همه چیز از سنسورهای گشتاور الکترونیکی فرمان برق گرفته تا رمزگذارهای مشترک ربات است.

1.1 برقی شدن خودرو به آهنرباهای سنسور بدون خرابی نیاز دارد

وسایل نقلیه مدرن بین 60 تا 120 حسگر مغناطیسی دارند و هر کدام به یک سفارشی نیاز دارند آهنربای حسگر . کاربردهای کلیدی شامل سنجش موقعیت میل لنگ، تشخیص سرعت چرخ برای ABS و کنترل پایداری، نظارت بر موقعیت دریچه گاز و بازخورد موقعیت روتور در موتورهای کششی است. در سیستم‌های فرمان برقی، یک آهنربای حلقه‌ای مغناطیسی قطری همراه با آرایه هال، اندازه‌گیری زاویه گشتاور را با وضوح بهتر از 0.05 درجه ارائه می‌کند و به طور مستقیم بر احساس و ایمنی فرمان تأثیر می‌گذارد. شکست تک نقطه ای در a آهنربای حسگر به دلیل مغناطیس زدایی در دمای 180 درجه سانتیگراد یا شکستگی مکانیکی می تواند منجر به از دست دادن عملکردهای مهم وسیله نقلیه شود و استانداردهای صلاحیت مواد سختگیرانه را هدایت کند.

1.2 اتوماسیون صنعتی بر بازخورد مغناطیسی قوی متکی است

طبقات کارخانه شرایط شدیدی دارند: پاشش مایع خنک کننده، گرد و غبار فلزی، لرزش و نوسانات گسترده دما از منفی 40 تا مثبت 120 درجه سانتیگراد. آهنربای سنسور مجموعه‌های موجود در رمزگذارهای خطی و حسگرهای موقعیت چرخشی باید پایداری شار مغناطیسی را تا 1 درصد در طول عمر 10 ساله حفظ کنند. روبات‌های مشارکتی از آهن‌رباهای حلقه‌ای چند قطبی فشرده برای دستیابی به دقت موقعیت مفاصل منهای 0.01 میلی‌متر استفاده می‌کنند که تعامل ایمن انسان و ربات را ممکن می‌سازد. بر اساس داده های فدراسیون بین المللی رباتیک، نصب ربات های صنعتی جهانی در سال 2023 از 550000 دستگاه فراتر رفت که هر کدام چندین مورد را در خود جای داده اند. آهنربای حسگر حلقه های بازخورد مبتنی بر

1.3 اینترنت اشیا و دستگاه های مصرف کننده، معماری مگنت حسگر را کوچک می کنند

کنتورهای هوشمند آب، مانیتورهای سلامت پوشیدنی و گیمبال‌های پهپاد همگی از مینیاتور استفاده می‌کنند آهنربای حسگر قطعاتی با قطر کمتر از 3 میلی متر. در این کاربردها، چالش به حداکثر رساندن چگالی انرژی مغناطیسی در یک حجم به شدت محدود و در عین حال مقاومت در برابر خوردگی ناشی از عرق یا رطوبت محیطی است. یک مطالعه در سال 2023 منتشر شده در IEEE Sensors Journal نشان داد که یک ساماریوم کبالت با قطر 2.5 میلی متر آهنربای حسگر 98 درصد از شار دمای اتاق خود را پس از 2000 ساعت در 85 درجه سانتیگراد و رطوبت نسبی 85 درصد حفظ کرد و مناسب بودن آن برای استقرار طولانی مدت اینترنت اشیا را تأیید کرد.

2. عملکرد سنسور اشکال انتخاب مواد مغناطیسی دائمی

خواص مغناطیسی، حرارتی و مکانیکی a آهنربای حسگر در سطح مادی تعریف می شوند. مهندسان باید بین ماندگاری، اجبار، ضرایب دما و هزینه تعادل برقرار کنند. چهار خانواده مواد غالب عبارتند از نئودیمیم-آهن-بور (NdFeB)، ساماریم-کبالت (SmCo)، فریت سخت و آلنیکو. هر کدام یک نمایه مبادله متمایز ارائه می دهند. جدول زیر پارامترهای حیاتی را بر اساس میانگین های برگه داده صنعت و داده های استاندارد شماره 0100 MMPA (انجمن تولیدکنندگان مواد مغناطیسی) مقایسه می کند.

جدول 1: مقایسه خواص کلیدی مغناطیسی و حرارتی برای مشترک آهنربای حسگر خانواده های مادی داده ها مقادیر معمولی درجه تجاری را نشان می دهند.

آهنرباهای NdFeB بالاترین چگالی انرژی را ارائه می دهند و آنها را برای مینیاتوری ایده آل می کند آهنربای حسگر طراحی هایی که در آن فضا در بالاترین حد است. با این حال، ضریب ماندگاری دمایی نسبتاً تند آنها به این معنی است که افزایش دمای 100 درجه سانتی‌گراد می‌تواند شار مغناطیسی را تقریباً 11 درصد کاهش دهد، که باید از طریق کالیبراسیون سنسور یا انتخاب درجه مواد جبران شود. ساماریوم-کبالت پایداری حرارتی و مقاومت در برابر خوردگی فوق‌العاده‌ای را بدون نیاز به پوشش‌های محافظ ارائه می‌دهد، اما با هزینه مواد خام بسیار بالاتر. فریت سخت آهنربای حسگر راه حل ها بر کاربردهای حساس به هزینه مانند سنسورهای سرعت لوازم خانگی تسلط دارند، جایی که شار کمتر را می توان با حجم آهنربای بزرگتر یا عناصر حسگر حساس تر جبران کرد. Alnico، با وجود اجبار کم، در محیط‌های با دمای بالا و بالای 400 درجه سانتی‌گراد، مانند کاوشگرهای سرعت توربین، کاربرد خاصی پیدا می‌کند، زیرا ماندگاری آن تقریباً ثابت می‌ماند.

3. هندسه طراحی و الگوهای مغناطیسی کیفیت سیگنال را دیکته می کند

شکل فیزیکی و جهت مغناطیسی a آهنربای حسگر دلخواه نیستند؛ آنها برای تولید یک توزیع میدان مغناطیسی خاص طراحی شده اند که محدوده خطی را به حداکثر می رساند و اعوجاج هارمونیک در خروجی سنسور را به حداقل می رساند. عوامل هندسی زیر مستقیماً بر دقت سنجش تأثیر می گذارد.

• سیلندرها و حلقه های مغناطیسی قطری: اینها به طور گسترده در سنجش موقعیت زاویه ای استفاده می شوند آهنربای حسگر پیکربندی ها یک میدان دوقطبی دوار ایجاد می کنند. یکنواختی میدان در سراسر زاویه چرخش، دقت قابل دستیابی را تعیین می کند. یک مطالعه شبیه‌سازی در سال 2022 در مجله Magnetism and Magnetic Materials نشان داد که حلقه‌ای با نسبت قطر بیرونی به درونی 1.6 و نسبت طول به قطر 0.8 اعوجاج هارمونیک کل را به کمتر از 0.3 درصد در 360 درجه به حداقل رساند.

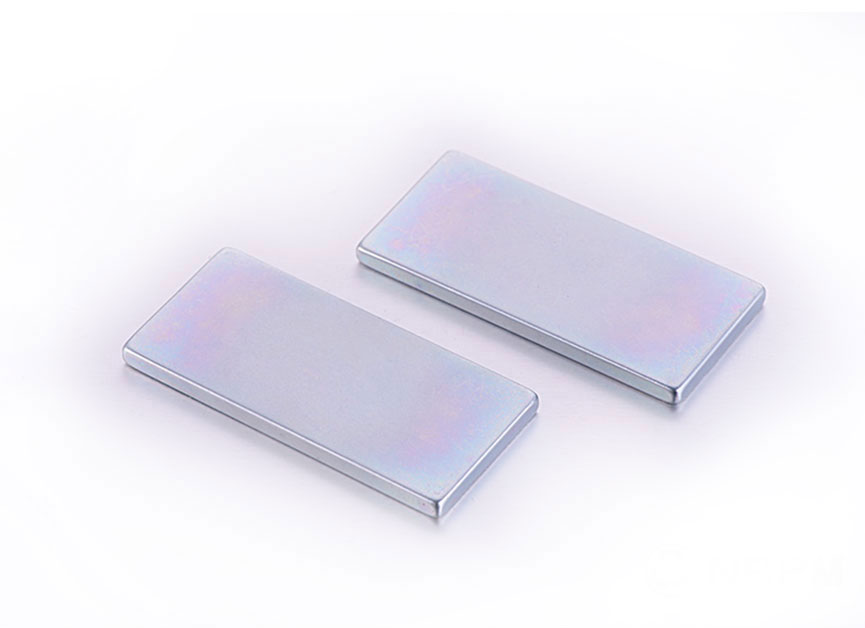

• دیسک ها و بلوک های مغناطیسی محوری: برای سنجش موقعیت خطی، یک مغناطیسی محوری آهنربای حسگر میدانی ایجاد می کند که به طور قابل پیش بینی با فاصله از بین می رود. محدوده سنجش خطی معمولاً به حدود 60 درصد از بعد چهره آهنربا محدود می شود. فراتر از این محدوده، گرادیان میدان بسیار کم عمق می شود تا جابجایی های کوچک را به طور دقیق حل کند.
• نوارها و حلقه های مغناطیسی چند قطبی: رمزگذارهای افزایشی به قطب های متناوب شمال-جنوب روی یک نوار مغناطیسی متکی هستند. گام قطب، که معمولاً از 1 میلی متر تا 5 میلی متر متغیر است، وضوح پایه را تعیین می کند. گام قطب ریزتر رزولوشن را بهبود می بخشد، اما نیاز به شکاف هوای کمتری بین آنها دارد آهنربای حسگر سطح و عنصر حسگر، افزایش حساسیت به فرسایش و تحمل مکانیکی.
• پروفیل های ذوزنقه ای و مخروطی: برای خطی کردن خروجی یک سنسور هال در یک ضربه طولانی تر، برخی از آهنربای حسگر طرح ها از سطح مقطع متفاوتی استفاده می کنند. همانطور که آهنربا حرکت می کند، مقدار متغیر مواد مغناطیسی رو به سنسور یک رابطه ولتاژ-جابجایی تقریبا خطی بدون پردازش سیگنال پیچیده ایجاد می کند.

جبران دما یکی دیگر از اهرم های مهم طراحی است. زیرا هر دو آهنربای حسگر ماندگاری و تغییر حساسیت سنسور هال با دما، طراحان سیستم اغلب ماده آهنربایی را انتخاب می‌کنند که ضریب دمای آن تا حدی رانش خود سنسور را لغو می‌کند. به عنوان مثال، یک عنصر GaAs Hall ضریب دمای حساسیت تقریبا منفی 0.06 درصد در درجه سانتیگراد را نشان می دهد. آن را با ساماریوم-کبالت جفت کنید آهنربای حسگر که دارای ضریب ماندگاری منفی 0.035 درصد در هر درجه سانتیگراد است، دریفت خالص تنها منفی 0.025 درصد در هر درجه سانتیگراد ایجاد می کند و نیاز به مدارهای جبران خارجی را کاهش می دهد.

4. محافظت از آهنرباهای حسگر در برابر تخریب محیط زیست

A آهنربای حسگر قرار گرفتن در معرض رطوبت، اسپری نمک یا مواد شیمیایی تهاجمی می تواند دچار خوردگی سریع شود و منجر به از دست دادن شار مغناطیسی و آلودگی ذرات شود که با شکاف سنسور تداخل می کند. آهنرباهای NdFeB به دلیل محتوای بالای آهن آنها آسیب پذیر هستند. بدون محافظت، یک NdFeB لخت آهنربای حسگر می تواند 5 درصد از وزن خود را به دلیل خوردگی در عرض 100 ساعت پس از آزمایش اسپری نمک در هر ASTM B117 از دست بدهد. استراتژی‌های حفاظتی زیر استاندارد صنعت هستند.

• پوشش های چند لایه: معمولی با قابلیت اطمینان بالا آهنربای حسگر یک لایه آبکاری نیکل-مس-نیکل دریافت می کند که ضخامت کلی بین 10 تا 25 میکرون را فراهم می کند. برای محیط‌های زیرپوش خودرو، یک لایه رویی اپوکسی اضافی 15 تا 30 میکرون اعمال می‌شود که به بیش از 1000 ساعت مقاومت در برابر پاشش نمک دست می‌یابد.
• پوشش منسجم پاریلن: برای مینیاتور پزشکی یا کاشتنی آهنربای حسگر در کاربردها، Parylene C رسوب‌شده با بخار، مانعی بدون سوراخ و زیست سازگار در ضخامت‌های کمتر از 5 میکرون ارائه می‌کند و از محافظت در سطح هرمتیک بدون ایجاد ابعادی اطمینان می‌دهد.
• قالب گیری و کپسوله سازی: قالب گیری را وارد کنید آهنربای حسگر داخل یک محفظه ترموپلاستیک مانند PPS یا PA66 با تقویت فیبر شیشه ای به طور همزمان محافظت در برابر خوردگی، ویژگی های مکانیکی نصب و سطوح تراز دقیق را برای آی سی سنسور فراهم می کند.
• جایگزینی مواد: در تجهیزات پردازش زیر دریا یا شیمیایی، طراحان اغلب با انتخاب SmCo ذاتاً مقاوم در برابر خوردگی برای آهنربای حسگر ، پذیرش هزینه اولیه بالاتر مواد برای حذف خطر تخریب طولانی مدت.

5. مقایسه فن آوری های حسگر و نیازهای آهنربایی آنها

اصول مختلف حسگر مغناطیسی خواسته های متمایزی را بر آن تحمیل می کند آهنربای حسگر . درک این الزامات از تعیین بیش از حد پرهزینه یا کمبود عملکرد جلوگیری می کند. جدول زیر رابطه بین فناوری حسگر و ویژگی های آهنربایی مربوطه را خلاصه می کند.

جدول 2: نقشه برداری بین فناوری سنسور مغناطیسی و توصیه می شود آهنربای حسگر ویژگی ها برای کاربردهای سنجش موقعیت معمولی

سنسورهای جلوه هال با نیاز میدانی نسبتاً بالایی که دارند، با فریت مقرون به صرفه به خوبی کار می کنند. آهنربای حسگر راه حل هایی در برنامه هایی که فضا اجازه می دهد. حسگرهای TMR، حساس‌ترین، می‌توانند با آهن‌رباهای بسیار کوچک و با مشخصات کم کار کنند و طراحی‌های رمزگذار فوق فشرده را امکان‌پذیر می‌سازند. با این حال، نیاز به قدرت میدان کم همچنین باعث می‌شود که سیستم‌های TMR در برابر تداخل میدان‌های مغناطیسی سرگردان تولید شده توسط موتورها یا هادی‌های حامل جریان مجاور، مستعدتر شوند، که نیاز به محافظ دقیق و ضروری است. آهنربای حسگر قرار دادن

آهنرباهای پیوندی که با قالب گیری تزریقی مخلوطی از پودر مغناطیسی و یک چسب پلیمری تولید می شوند، شایسته ذکر ویژه هستند. آنها اجازه می دهند که اشکال پیچیده با تلورانس های تنگ به طور مستقیم قالب گیری شوند و اغلب آنها را یکپارچه می کنند آهنربای حسگر با یک شفت یا چرخ دنده در یک مرحله تولید. در حالی که عملکرد مغناطیسی آنها کمتر از آهنرباهای متخلخل کاملاً متراکم است، آزادی طراحی آنها اغلب از جریمه چگالی شار در کاربردهای حسگرهای خودرو با حجم بالا بیشتر است.

6. چک لیست طراحی عملی برای تعیین آهنربای حسگر

ترجمه الزامات سیستم به یک سیستم قوی آهنربای حسگر مشخصات شامل یک ارزیابی ساختاریافته در چندین حوزه است. چک لیست مرتب شده زیر به تیم های مهندسی کمک می کند تا از دام های رایج اجتناب کنند.

1. شکاف هوای حسگر و پوشش مکانیکی را تعریف کنید: اندازه گیری حداکثر و حداقل فاصله بین آهنربای حسگر صورت و عنصر حسگر، تمام تحمل‌های مونتاژ، انبساط حرارتی و جابجایی ناشی از ارتعاش را در بر می‌گیرد.
2. چگالی شار مغناطیسی مورد نیاز در سنسور را تعیین کنید: از تحلیل المان محدود یا مدل های تحلیلی برای تأیید اینکه درجه آهنربا و هندسه انتخابی حداقل 120 درصد از حداقل میدان عملیاتی سنسور را در کل محدوده دما ارائه می دهد، استفاده کنید.
3. ماده آهنربا را بر اساس پایداری دما انتخاب کنید: بدترین حالت تغییر شار را از منفی 40 تا حداکثر دمای عملیاتی محاسبه کنید. اگر تغییر از محدوده ورودی مجاز سنسور بیشتر شد، به a تغییر دهید آهنربای حسگر مواد با ضریب دمای پایین تر.
4. الگوی مغناطیسی و تحمل را مشخص کنید: برای سنسورهای زاویه ای، انحراف زاویه ای مجاز بردار مغناطیسی را تعریف کنید. انحراف بیش از 0.5 درجه می تواند باعث خطای زاویه قابل اندازه گیری در سیستم های با دقت بالا شود.
5. اعتبار احتباس مکانیکی و حفاظت در برابر خوردگی: اطمینان حاصل کنید آهنربای حسگر در برابر نیروهای چرخشی و محوری با استفاده از تناسب پرس، چسباندن چسب یا چسباندن مکانیکی ایمن شده است و پوشش انتخابی در برابر محیط شیمیایی مورد نظر برای طول عمر طراحی محصول مقاومت می کند.
6. مشخص کردن حساسیت تراز آهنربایی به حسگر: برای تأیید عدم هم ترازی جانبی و زاویه ای بین تلورانس، تجزیه و تحلیل پشته آپ انجام دهید آهنربای حسگر و آی سی سنسور خروجی را فراتر از محدوده کالیبره شده تغییر نمی دهد.

7. سوالات متداول در مورد آهنرباهای حسگر

8. نگاه به آینده: آینده فناوری مغناطیسی حسگر

نسل بعدی از آهنربای حسگر توسعه بر روی سه مرز متمرکز شده است: فرآیندهای انتشار مرز دانه که باعث افزایش اجباری بدون عناصر خاکی کمیاب سنگین می شود، ساخت افزودنی آهنرباهای نزدیک به شبکه با کانال های خنک کننده داخلی پیچیده، و ادغام آهنربا و حسگر در ماژول های یکپارچه سیستم در بسته. تحقیقات منتشر شده در سال 2024 توسط انجمن مغناطیس اروپا نشان می دهد که آهنرباهای NdFeB منتشر شده در مرز دانه می توانند 30 درصد افزایش در اجبار داشته باشند در حالی که محتوای دیسپروزیم را تا 60 درصد کاهش می دهند و به طور مستقیم هم هزینه و هم ریسک زنجیره تامین را برای حجم بالا کاهش می دهند. آهنربای حسگر تولید

به طور همزمان، فشار به سمت ایمنی عملکردی در وسایل نقلیه خودران، معماری‌های حسگر اضافی را الزامی می‌کند. این به رمزگذارهای مغناطیسی دو کاناله تبدیل می شود که دو کانال مستقل هستند آهنربای حسگر آهنگ‌ها در یک جزء مکانیکی منفرد ادغام می‌شوند، که هر کدام توسط یک قالب حسگر جداگانه خوانده می‌شوند، و تضمین می‌کنند که هیچ نقطه‌ای از خرابی نمی‌تواند حلقه بازخورد موقعیت را غیرفعال کند. طبق استاندارد ISO 26262 ASIL D، چنین افزونگی برای سیستم های فرمان و ترمز غیرقابل مذاکره است.

از اعماق یک چاه نفت در دریا تا محیط استریل یک ربات جراحی، فروتن آهنربای حسگر همچنان ثابت می کند که سنجش حرکت دقیق و قابل اعتماد با مواد مغناطیسی با مهندسی دقیق شروع می شود. از آنجایی که صنایع خواهان رزولوشن بهتر و طول عمر بدون تعمیر و نگهداری طولانی تری هستند، سرمایه گذاری در این زمینه آهنربای حسگر نوآوری یک اولویت با بازده بالا برای تامین کنندگان قطعات و یکپارچه سازان سیستم به طور یکسان باقی خواهد ماند.
