قدرتمندترین نوع آهنربا: راهنمای کامل آهنرباهای متخلخل NdFeB

هنگامی که مهندسان، تولیدکنندگان و دانشمندان به قوی ترین نیروی مغناطیسی مطلق در کمترین ردپای ممکن نیاز دارند، یک ماده به طور مداوم بالاتر از مواد دیگر قرار می گیرد: آهنربای متخلخل NdFeB . این آهنربای خاکی کمیاب که مخفف کلمه Neodymium Iron Boron است، از زمان اختراع خود در اوایل دهه 1980، صنایع را از وسایل نقلیه الکتریکی به تجهیزات پزشکی تبدیل کرده است. درک چرایی آهنرباهای نئودیمیم زینتر شده نگه داشتن این تاج - و نحوه انتخاب نمره مناسب برای درخواست خود - دانش ضروری برای هر مهندسی مدرن یا حرفه ای تدارکات است.

برای بازدید از محصولات ما کلیک کنید: آهنربای متخلخل NdFeB

چه چیزی یک آهنربا را "قوی ترین" می کند؟

قدرت مغناطیسی یک اندازه گیری واحد نیست - این ترکیبی از چندین ویژگی کلیدی است که با هم تعیین می کنند که آهنربا چقدر در کاربردهای دنیای واقعی مفید است. تا بفهمیم چرا آهنرباهای دائمی متخلخل NdFeB با تسلط بر بازار، ابتدا به درک معیارهای مورد استفاده برای ارزیابی همه آهنرباها کمک می کند.

معیارهای کلیدی عملکرد مغناطیسی

• ماندگاری (Br): چگالی شار مغناطیسی باقی مانده پس از حذف میدان مغناطیسی. Br بالاتر به معنای آهنربای قوی تر در حالت استراحت است.
• اجبار (Hcj): مقاومت آهنربا در برابر مغناطیس زدایی اجبار بیشتر به این معنی است که آهنربا قدرت خود را در زیر گرما یا میدان های مخالف حفظ می کند.
• حداکثر محصول انرژی (BHmax): بیان شده در MGOe (Mega Gauss Oersteds) یا kJ/m³، این تنها رقمی است که بیشترین استناد برای قدرت کلی آهنربا وجود دارد. آهنربای متخلخل NdFeBs به مقادیر BHmax 26-54 MGOe دست پیدا کنید، که بسیار فراتر از سایر انواع آهنربای تجاری است.
• محدوده دمای عملیاتی: حداکثر دمایی که در آن یک آهنربا خواص خود را بدون تلفات غیر قابل برگشت حفظ می کند.

NdFeB متخلخل در مقابل سایر انواع آهنربا: مقایسه کامل

همه آهنرباها یکسان ایجاد نمی شوند. جدول زیر رایج ترین مواد آهنربای دائمی موجود در بازار را مقایسه می کند و دلیل آن را نشان می دهد آهنرباهای بور آهن نئودیمیم زینتر شده به طور گسترده ای به عنوان قوی ترین نوع موجود شناخته می شوند.

داده ها بدون ابهام هستند: آهنرباهای دائمی متخلخل NdFeB چگالی انرژی تا 10 برابر بیشتر از آهنرباهای فریتی را ارائه می دهند و به طور قابل توجهی از SmCo با هزینه مواد کمتری فراتر می روند که آنها را به انتخاب پیش فرض برای کاربردهای با کارایی بالا در سراسر جهان تبدیل می کند.

چگونه آهنرباهای متخلخل NdFeB ساخته می شوند

اصطلاح "سینتر شده" به فرآیند تولیدی اشاره دارد که به این آهنرباها چگالی و استحکام استثنایی آنها می دهد. درک روش تولید به توضیح قابلیت ها و محدودیت های آن کمک می کند آهنرباهای نئودیمیم زینتر شده .

فرآیند پخت مرحله به مرحله

1. تهیه مواد اولیه: نئودیمیم، آهن و بور با خلوص بالا همراه با افزودنی‌های اختیاری مانند دیسپروزیم (Dy) یا تربیوم (Tb) برای افزایش اجبار در دمای بالا آلیاژ می‌شوند.
2. ریخته گری نواری و کاهش هیدروژنی: آلیاژ به صورت نوارهای نازک ریخته می شود و سپس در معرض گاز هیدروژن قرار می گیرد و باعث می شود که در مرز دانه ها به پودر ریز تبدیل شود.
3. فرز جت: پودر بیشتر به اندازه ذرات 3-5 میکرون با استفاده از فرز جت فشار بالا در یک اتمسفر بی اثر کاهش می یابد تا از اکسیداسیون جلوگیری شود.
4. تراز و پرس مغناطیسی: پودر ریز در یک میدان مغناطیسی قوی فشرده می شود و دانه های کریستالی را در یک جهت منفرد تراز می کند تا ناهمسانگردی و در نتیجه قدرت مغناطیسی را به حداکثر برساند.
5. تف جوشی و عملیات حرارتی: فشرده ها در حدود 1000-1100 درجه سانتیگراد در یک کوره خلاء پخته می شوند و دانه ها را ذوب می کنند و به چگالی تقریباً نظری دست می یابند. عملیات حرارتی پیری بعدی ریزساختار را بهینه می کند.
6. ماشینکاری و پوشش سطح: چون آهنربای متخلخل NdFeBs شکننده و مستعد خوردگی هستند، با ماشینکاری دقیق تا ابعاد نهایی و سپس روکش می شوند (نیکل، روی، اپوکسی یا سایر پرداخت ها).
7. مغناطیس سازی: قطعات تمام شده در یک میدان مغناطیسی پالسی قدرتمند در جهت مورد نیاز مغناطیسی می شوند.

آهنربای متخلخل NdFeB Grades Explained

آهنربای متخلخل NdFeBs بر اساس درجه طبقه بندی می شوند که نشان دهنده حداکثر محصول انرژی و عملکرد دما است. قرارداد نامگذاری از یک فرمت استاندارد پیروی می کند: عددی که BHmax را نشان می دهد، به دنبال آن پسوندهای حروف نشان دهنده درجه حرارت و اجبار است.

جدول مرجع درجه استاندارد

پسوند حروف - M (متوسط)، H (بالا)، SH (فوق العاده بالا)، UH (فوق العاده بالا)، EH (بسیار زیاد) - تعیین اجبار به طور فزاینده و حداکثر دمای عملیاتی، که معمولاً با ترکیب عناصر خاکی کمیاب سنگین‌تر مانند دیسپروزیم به دست می‌آید. انتخاب صحیح آهنربای متخلخل NdFeB درجه نیاز به متعادل کردن عملکرد مغناطیسی در برابر پایداری حرارتی و هزینه دارد.

کاربردهای عمده آهنرباهای متخلخل NdFeB

آهنرباهای بور آهن نئودیمیم زینتر شده تقریباً در هر بخش از اقتصاد مدرن تعبیه شده است. نسبت بی‌نظیر قدرت به اندازه آن‌ها فناوری‌هایی را امکان‌پذیر می‌کند که با انواع آهنربای ضعیف‌تر غیرممکن است.

خودروهای الکتریکی (EV) و خودروهای هیبریدی

موتورهای کششی اکثر وسایل نقلیه برقی با باتری به آن متکی هستند آهنرباهای NdFeB متخلخل با درجه بالا ، معمولاً در محدوده درجه SH یا UH است. یک موتور EV منفرد ممکن است حاوی 1-3 کیلوگرم آهنربای نئودیمیوم متخلخل باشد. چگالی گشتاور بالایی که ارائه می کنند برای طراحی موتور فشرده و کارآمد اساسی است. با تسریع پذیرش جهانی EV، تقاضا برای آهنرباهای دائمی متخلخل NdFeB پیش بینی می شود تا سال 2030 رشد چشمگیری داشته باشد.

ژنراتورهای برق بادی

توربین های بادی مستقیم محرک که گیربکس را برای افزایش قابلیت اطمینان و کارایی حذف می کنند، از مقادیر زیادی آهنربای متخلخل NdFeBs در ژنراتورهای آهنربای دائمی خود. تاسیسات بادی فراساحلی به ویژه از ژنراتورهای آهنربای دائم استفاده می کنند آهنرباهای نئودیمیم زینتر شده زیرا آنها نیازهای تعمیر و نگهداری را در محیط های دریایی با دسترسی سخت کاهش می دهند.

دستگاه های پزشکی و سیستم های MRI

دستگاه های تصویربرداری تشدید مغناطیسی (MRI)، سمعک ها، سیستم های دارورسانی و قطعات رباتیک جراحی، همگی از قدرت میدان برتر استفاده می کنند. آهنربای متخلخل NdFeBs . در سمعک و کاشت حلزون، مینیاتوری آهنرباهای نئودیمیم زینتر شده ارائه عملکرد قابل اعتماد در یک فرم بسیار فشرده.

لوازم الکترونیکی مصرفی

درایوهای دیسک سخت (HDD)، موتورهای لرزش گوشی هوشمند، بلندگوها، گوشی‌ها و مکانیسم‌های فوکوس خودکار دوربین همگی شامل آهنربای متخلخل NdFeBs . فشار برای دستگاه های نازک تر و سبک تر باعث چگالی انرژی بالا می شود آهنرباهای بور آهن نئودیمیم زینتر شده در این بخش ضروری است.

اتوماسیون صنعتی و رباتیک

سروو موتورها، محرک های خطی، کوپلینگ های مغناطیسی و سیستم های بالابر در کارخانه ها و انبارها به عملکرد قابل پیش بینی و قدرتمند بستگی دارد. آهنرباهای دائمی متخلخل NdFeB . با گسترش صنعت 4.0 و اتوماسیون رباتیک در سطح جهانی، نقش این آهنرباها در کنترل دقیق حرکت نیز افزایش می یابد.

پوشش های سطحی برای آهنرباهای متخلخل NdFeB

یکی از محدودیت های اولیه آهنربای متخلخل NdFeBs حساسیت آنها به خوردگی است. فاز مرزی دانه غنی از نئودیمیم در محیط های مرطوب یا شور به سرعت اکسید می شود. بنابراین پوشش های محافظ برای اکثر کاربردها ضروری هستند.

NdFeB متخلخل در مقابل NdFeB متصل: کدام را باید انتخاب کنید؟

هر دو آهنربای متخلخل NdFeBs و آهنرباهای NdFeB پیوندی از مواد هسته یکسانی استفاده می کنند، اما آنها در ساخت، عملکرد و مناسب بودن برای کاربردهای مختلف به طور قابل توجهی متفاوت هستند.

• قدرت مغناطیسی: آهنربای متخلخل NdFeBs 3 تا 5 برابر قوی تر از آهنرباهای NdFeB با همان اندازه هستند. تف جوشی چگالی نظری تقریباً کاملی را به دست می آورد، در حالی که پیوند یک اتصال دهنده را معرفی می کند که عملکرد مغناطیسی را رقیق می کند.
• پیچیدگی شکل: NdFeB پیوندی را می توان به شکل هندسه های پیچیده (حلقه های نازک، الگوهای چند قطبی) که دستیابی به آنها از طریق تف جوشی و ماشین کاری دشوار یا غیرممکن است، قالب گیری کرد.
• تحمل ابعادی: آهنرباهای باند شده تلورانس های سخت تری را ارائه می دهند. آهنرباهای نئودیمیم زینتر شده برای دستیابی به دقت نیاز به ماشینکاری پس از زینتر دارد.
• مقاومت در برابر خوردگی: NdFeB پیوندی به دلیل چسباننده پلیمری که پودر مغناطیسی را در خود محصور می کند کمی مقاوم تر است، اما هیچ کدام از این دو نوع ذاتا ضد خوردگی نیستند.
• بهترین برای عملکرد بالا: هر زمان که حداکثر نیروی مغناطیسی در اولویت باشد، آهنرباهای دائمی متخلخل NdFeB انتخاب روشنی هستند

ملاحظات نگهداری، نگهداری و ایمنی

آهنربای متخلخل NdFeBs به خصوص درجات بزرگتر نیاز به رسیدگی دقیق دارند. نیروی جذاب فوق العاده آنها در صورت مدیریت نادرست می تواند خطرات جدی ایجاد کند.

• خطر نیشگون گرفتن: دوتا بزرگ آهنرباهای نئودیمیم زینتر شده به هم چسبیدن می تواند باعث شکستگی استخوان ها یا به دام افتادن پوست شود. همیشه از تخته های جداکننده و دستکش های محافظ استفاده کنید.
• شکنندگی: با وجود چقرمگی مغناطیسی آنها، آهنربای متخلخل NdFeBs از نظر مکانیکی شکننده هستند و در صورت برخورد با سرعت، تراشه یا شکسته می شوند.
• تداخل ضربان ساز: قوی نگه دار آهنرباهای بور آهن نئودیمیم زینتر شده دور از افراد دارای ضربان ساز یا سایر وسایل پزشکی کاشته شده.
• تجهیزات الکترونیکی: ذخیره و حمل و نقل آهنربای متخلخل NdFeBs به دور از کارت های اعتباری، هارد دیسک ها و ابزار دقیق الکترونیکی حساس.
• دما: افشا نکنید آهنربای متخلخل NdFeBs به دمای بالاتر از حداکثر امتیازی خود. بیش از دمای کوری باعث مغناطیس زدایی غیرقابل برگشت می شود.

بازار جهانی و زنجیره تامین برای آهنرباهای متخلخل NdFeB

چین در حال حاضر بر تولید جهانی تسلط دارد آهنرباهای دائمی متخلخل NdFeB به دلیل ذخایر عظیم مواد معدنی کمیاب و زیرساخت های فرآوری ایجاد شده، بیش از 85 درصد از تولید جهانی را به خود اختصاص داده است. این تمرکز عرضه باعث ایجاد نگرانی‌های استراتژیک در دولت‌های غربی شده است که منجر به سرمایه‌گذاری در زنجیره‌های تامین مواد کمیاب جایگزین در استرالیا، ایالات متحده و اروپا شده است.

عوامل کلیدی بازار عبارتند از:

• پذیرش EV: هر وسیله نقلیه الکتریکی به طور قابل توجهی بیشتر مصرف می کند آهنربای متخلخل NdFeB مواد نسبت به وسایل نقلیه معمولی
• گسترش انرژی های تجدیدپذیر: نصب توربین های بادی در سرتاسر جهان یک بازار نهایی رو به رشد است.
• رشد لوازم الکترونیکی مصرفی: روند کوچک سازی همچنان به تقاضای مواد مغناطیسی با کارایی بالا ادامه می دهد.
• محدودیت های عرضه دیسپروزیم: درجه حرارت بالا از آهنربای متخلخل NdFeBs نیاز به دیسپروزیم، یک عنصر خاکی کمیاب بسیار کمیاب است، که نوسانات قیمت و عرضه را برای گریدهای برتر ایجاد می کند.

سوالات متداول در مورد آهنرباهای متخلخل NdFeB

Q1: آیا آهنرباهای Sintered NdFeB قوی ترین آهنرباهای جهان هستند؟

در میان آهنرباهای دائمی موجود در بازار، بله. آهنربای متخلخل NdFeBs به بالاترین محصول انرژی (BHmax) از هر ماده مغناطیسی دائمی شناخته شده دست پیدا کنید، با N52 درجه بالا که به بیش از 52 MGOe می رسد. الکترومغناطیس ها و آهنرباهای ابررسانا مورد استفاده در تحقیقات می توانند میدان های بسیار قوی تری ایجاد کنند، اما دائمی نیستند و نیاز به ورودی توان مداوم دارند.

Q2: حداکثر دمای عملیاتی برای آهنرباهای NdFeB متخلخل چقدر است؟

این به شدت به درجه بستگی دارد. درجه N استاندارد آهنربای متخلخل NdFeBs تا 80 درجه سانتیگراد رتبه بندی شده اند. با افزودن دیسپروزیم یا تربیوم، گریدهایی مانند UH و EH به ترتیب 180 درجه سانتیگراد و 200 درجه سانتیگراد هستند. دمای کوری - نقطه مغناطیس زدایی کامل - تقریباً برای بیشتر 310-340 درجه سانتیگراد است. آهنرباهای بور آهن نئودیمیم زینتر شده .

Q3: آیا آهنرباهای Sintered NdFeB با گذشت زمان خاصیت مغناطیسی خود را از دست می دهند؟

تحت شرایط عملیاتی عادی در محدوده دمایی نامی خود، آهنرباهای دائمی متخلخل NdFeB کمتر از 1% از شار خود را در طی 100 سال از دست می دهند. مغناطیس زدایی در درجه اول ناشی از گرما، میدان های مغناطیسی متضاد بیش از آستانه اجباری، یا شوک مکانیکی است - نه تنها زمان.

Q4: آیا می توان آهنرباهای NdFeB متخلخل را برش داد یا سوراخ کرد؟

آهنربای متخلخل NdFeBs می توان با استفاده از ابزارهای با نوک الماس و چرخ های سنگ زنی ماشین کاری کرد، اما شکننده هستند و نیاز به برش دقیق و آهسته با مایع خنک کننده دارند. ابزار حفاری یا برش استاندارد هم به ابزار و هم به آهنربا آسیب می رساند. اکیداً توصیه می شود به جای تلاش برای ماشینکاری در میدان، ابعاد نهایی را برای سازنده مشخص کنید. ماشینکاری همچنین پودر نئودیمیم ریز تولید می کند که قابل اشتعال است و به اقدامات احتیاطی مناسب نیاز دارد.

Q5: چه اشکالی برای آهنرباهای Sintered NdFeB موجود است؟

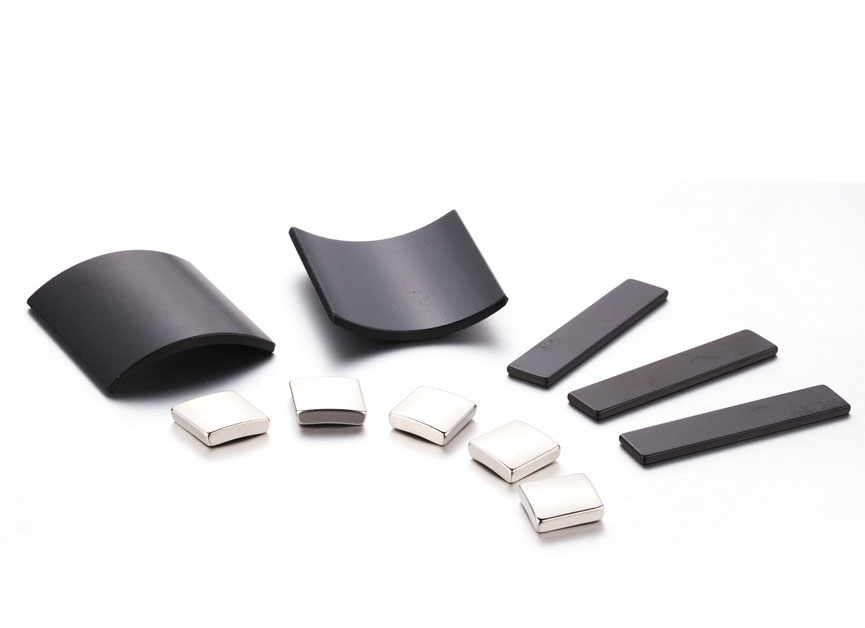

آهنربای متخلخل NdFeBs را می توان در طیف گسترده ای از اشکال استاندارد از جمله بلوک / مستطیل، دیسک، حلقه، قوس / قطعه، و استوانه تولید کرد. اشکال سفارشی از طریق ماشینکاری دقیق امکان پذیر است. قطعات قوس به طور گسترده ای در روتورهای موتور استفاده می شود، در حالی که هندسه های دیسک و بلوک برای نگه داشتن، سنسور و کاربردهای همه منظوره رایج هستند.

Q6: چگونه می توانم درجه مناسب آهنربای Sintered NdFeB را انتخاب کنم؟

انتخاب نمره برای آهنرباهای دائمی متخلخل NdFeB شامل سه عامل اصلی است: (1) قدرت میدان مغناطیسی یا نیروی کشش مورد نیاز برای کاربرد شما، (2) حداکثر دمای کاری که آهنربا در سرویس با آن مواجه می شود، و (3) بودجه شما، زیرا نمرات با عملکرد بالاتر و آنهایی که حاوی دیسپروزیم هستند، قیمت قابل توجهی دارند. برای کاربردهای با دمای پایین که به حداکثر استحکام نیاز دارند، N52 انتخاب برتر است. برای کاربردهای خودرویی یا صنعتی که شامل گرما هستند، درجه‌های SH، UH یا EH مناسب‌تر هستند.

Q7: آیا آهنرباهای Sintered NdFeB RoHS مطابقت دارند؟

آلیاژ پایه از آهنربای متخلخل NdFeBs (Nd، Fe، B و مواد افزودنی رایج) ذاتاً حاوی مواد محدود شده توسط RoHS نیست. با این حال، برخی از فرآیندهای پوشش سطح ممکن است شامل مواد محدود شده باشد. به عنوان مثال، آبکاری نیکل می تواند با کنترل های فرآیند مناسب مطابق با RoHS باشد. همیشه هنگام تهیه منبع، اسناد انطباق RoHS را با تامین کننده خاص خود تأیید کنید آهنرباهای نئودیمیم زینتر شده برای لوازم الکترونیکی مصرفی یا محصولات بازار اتحادیه اروپا.

نتیجه گیری: چرا آهنرباهای NdFeB زینتر شده استاندارد صنعت باقی می مانند؟

چندین دهه پس از معرفی تجاری آنها، آهنربای متخلخل NdFeBs معیار بلامنازع برای عملکرد آهنربای دائمی باقی می ماند. هیچ ماده تجاری قابل دوام دیگری با ترکیب چگالی انرژی، اجبار و هزینه نسبتا مقرون به صرفه مطابقت ندارد. از موتورهایی که ناوگان جهانی خودروهای برقی را هدایت می‌کنند تا محرک‌های مینیاتوری داخل دستگاه‌های پزشکی، آهنرباهای بور آهن نئودیمیم زینتر شده بی سر و صدا به دنیای مدرن قدرت می بخشد.

انتخاب درجه صحیح - چه سری N استاندارد برای کاربردهای دمای اتاق یا نمرات UH و EH با اجبار بالا برای محیط‌های حرارتی سخت - تصمیم کلیدی برای مهندسان و تیم‌های تدارکات است. با درجه، پوشش و مشخصات ابعادی مناسب، آهنرباهای دائمی متخلخل NdFeB ارائه چندین دهه عملکرد قابل اعتماد و بدون نیاز به تعمیر و نگهداری.

از آنجایی که جهان انتقال خود به انرژی پاک و حمل و نقل برقی را سرعت می بخشد، اهمیت آهنربای متخلخل NdFeBs در زنجیره تامین جهانی تنها رشد خواهد کرد. درک این فناوری امروز آمادگی ضروری برای چالش های مهندسی و تامین منابع فردا است.
