آهنرباهای نئودیمیم چگونه ساخته می شوند؟ راهنمای گام به گام فرآیند تولید

آهنرباهای نئودیمیم از طریق فرآیند متالورژی پودر ساخته می شوند که آلیاژ دقیقی از نئودیمیم، آهن و بور (Nd2Fe14B) را به بلوک های مغناطیسی متخلخل تبدیل می کند که سپس ماشینکاری، پوشش داده شده و مغناطیسی می شوند. کل فرآیند - از سنگ معدن خام تا آهنربای تمام شده - شامل هشت مرحله تولید متمایز است که هر مرحله برای دستیابی به قوی‌ترین عملکرد آهنربای دائمی جهان به کنترل‌های شدید دما و جو نیاز دارد.

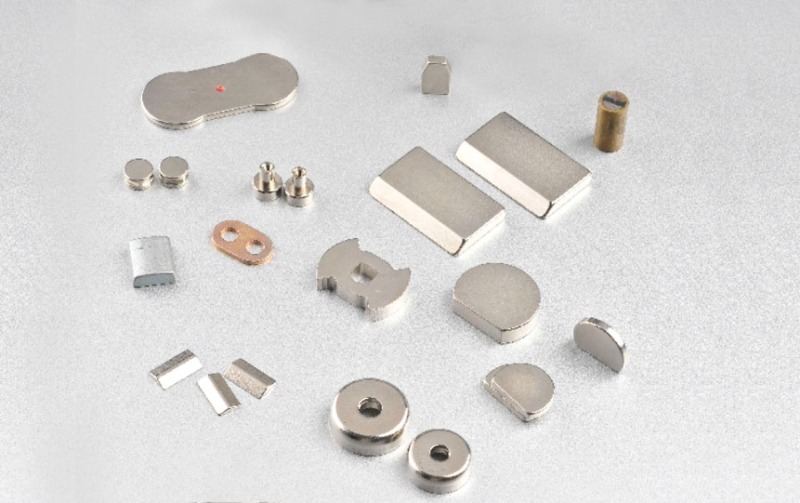

برای بازدید از محصولات ما کلیک کنید: آهنربای متخلخل NdFeB

این راهنما هر مرحله را توضیح می دهد چگونه آهنرباهای نئودیمیم ساخته می شوند ، چرا هر مرحله اهمیت دارد، درجه های مختلف چقدر با هم مقایسه می شوند و مهندسان و خریداران در هنگام تهیه این اجزای حیاتی برای موتورها، حسگرها، بلندگوها، توربین های بادی و دستگاه های پزشکی باید بدانند.

از چه مواد اولیه ای برای ساخت آهنرباهای نئودیمیم استفاده می شود؟

سه عنصر اصلی پایه هر آهنربای نئودیمیم را تشکیل می دهند: نئودیمیم (فلز خاکی کمیاب)، آهن و بور - ترکیب شده در ترکیب بین فلزی Nd2Fe14B. به دست آوردن نسبت عنصری دقیقاً درست غیرقابل مذاکره است. حتی یک انحراف 1٪ در محتوای نئودیمیم می تواند محصول انرژی حداکثر آهنربا (BHmax) را 5-10٪ تغییر دهد.

عناصر آلیاژی هسته

• نئودیمیم (Nd) - معمولاً 29 تا 32 درصد وزنی؛ عمدتاً از سنگ معدن باستنسیت و مونازیت تهیه می شود. فاز مغناطیسی سخت را فراهم می کند
• آهن (آهن) - 64-66٪ وزنی؛ مغناطش اشباع بالا را فراهم می کند و ماتریس ساختاری آلیاژ را تشکیل می دهد
• بور (B) - تقریباً 1٪ وزنی؛ ساختار کریستالی چهارضلعی را که برای اجبار بالا ضروری است، تثبیت می کند

افزودنی های افزایش دهنده عملکرد

آهنرباهای نئودیمیوم درجه بالاتر از عناصر خاکی کمیاب و فلزات واسطه اضافی برای بهبود اجباری در دمای بالا و مقاومت در برابر خوردگی استفاده می کنند:

• دیسپروزیم (Dy) / تربیوم (Tb) - 0.5 تا 5 درصد برای افزایش اجبار در دماهای بالا اضافه شده است. برای آهنرباهای موتور EV که در دمای بالای 120 درجه سانتیگراد کار می کنند بسیار مهم است
• کبالت (شرکت) - دمای کوری را بهبود می بخشد و حساسیت دمای خروجی مغناطیسی را کاهش می دهد
• آلومینیوم (Al)، مس (مس)، گالیم (Ga) - افزودنی های مهندسی مرز دانه که تخلخل تف جوشی را کاهش داده و مقاومت در برابر خوردگی را بهبود می بخشد
• پراسئودیمیم (Pr) - اغلب جایگزین بخشی از محتوای نئودیمیم (تشکیل "آلیاژهای NdPr") برای کاهش هزینه بدون به خطر انداختن عملکرد قابل توجه است.

آهنرباهای نئودیمیم چگونه ساخته می شوند؟ فرآیند تولید 8 مرحله ای

تولید آهنربای نئودیمیم از مسیر متالورژی پودر متخلخل متشکل از هشت مرحله کنترل‌شده پیروی می‌کند: ذوب آلیاژ، ریخته‌گری نواری، کاهش هیدروژن، فرز جت، پرس، تف جوشی، ماشین‌کاری و پوشش سطح - به دنبال آن مغناطش نهایی.

مرحله 1 - ذوب آلیاژ و ریخته گری نواری

مواد خام دقیق وزن شده با هم در کوره القایی خلاء در دمای بین ذوب می شوند. 1350 درجه سانتی گراد و 1450 درجه سانتی گراد . محیط خلاء (فشار زیر 0.1 Pa) از اکسید شدن محتوای نئودیمیم واکنش پذیر جلوگیری می کند. سپس آلیاژ مذاب به سرعت با استفاده از آن جامد می شود تکنیک ریخته گری نواری : مذاب روی یک غلتک مسی دوار که با آب خنک می شود ریخته می شود و پوسته های نازکی (0.2-0.4 میلی متر ضخامت) با ریزساختار ریز و همگن تولید می کند.

ریخته‌گری نواری جایگزین ریخته‌گری قالب کتابی معمولی شد زیرا تشکیل فاز آزاد آلفاآهن (α-Fe) را تا بیش از 80% کاهش می‌دهد که مستقیماً به ماندگاری بالاتر در آهنربای تمام‌شده ترجمه می‌شود. نرخ خنک‌سازی 103-104 درجه سانتی‌گراد در ثانیه به دست می‌آید و در ساختار دانه Nd2Fe14B مورد نظر قفل می‌شود.

مرحله 2 - کاهش هیدروژن (HD)

تکه های آلیاژ ریخته گری شده در معرض گاز هیدروژن در دمای 200 تا 300 درجه سانتیگراد قرار می گیرند و باعث می شوند که ماده هیدروژن را جذب کند و خود به خود به پودر درشت تبدیل شود. - فرآیندی به نام کاهش هیدروژن. فاز مرزی دانه غنی از Nd هیدروژن را ترجیحا جذب می کند و باعث ایجاد ترک های شکننده انتخابی در امتداد مرزهای دانه می شود.

این مرحله بسیار مهم است زیرا بدون ایجاد آلودگی یا حرارتی که خرد کردن مکانیکی ایجاد می کند، آلیاژ شکننده را با خیال راحت می شکند. پودر HD حاصله دارای اندازه ذرات 100-500 میکرومتر است که برای آسیاب ریز آماده است.

مرحله 3 - فرز جت

پودر HD به یک آسیاب جت وارد می شود که در آن جریان های نیتروژن یا گاز آرگون با سرعت بالا ذرات را به سرعت مافوق صوت شتاب می دهند و باعث برخوردهای بین ذرات می شوند که باعث خرد شدن مواد به اندازه متوسط ذرات 3-5 میکرومتر می شود.

توزیع اندازه ذرات به شدت کنترل می شود زیرا تعداد دانه های تک دامنه ای را در آهنربای نهایی تعیین می کند - و مقیاس های اجباری (Hcj) را مستقیماً با چگالی دانه تک دامنه ای تعیین می کند. ذرات بزرگ (بیش از 10 میکرومتر) دارای حوزه های مغناطیسی متعددی هستند و اجبار را کاهش می دهند. ذرات کم اندازه (<1 میکرومتر) بیش از حد واکنش پذیر هستند و به راحتی اکسید می شوند. برای جلوگیری از اکسیداسیون سطحی پودر غنی از نئودیمیم، محتوای اکسیژن در اتمسفر آسیاب کمتر از 50 ppm نگه داشته می شود.

مرحله 4 - پرس میدان مغناطیسی (جهت گیری و تراکم)

پودر ریز در یک میدان مغناطیسی قوی اعمال شده از 1.5 تا 2.5 تسلا به صورت فشرده به رنگ سبز فشرده می شود، که محور c هر ذره پودر را موازی با جهت میدان تراز می کند - در جهت ناهمسانگرد قفل می شود که به آهنرباهای نئودیمیم عملکرد استثنایی آنها می دهد.

دو روش پرس استفاده می شود:

• فشار دادن قالب در میدان مغناطیسی (محوری یا عرضی) - رایج ترین؛ فشار تراکم 100-200 مگاپاسکال را اعمال می کند. بلوک ها یا دیسک هایی به شکل نزدیک به شبکه تولید می کند
• پرس ایزواستاتیک (کیسه مرطوب CIP) - پودر معلق در دوغاب به صورت ایزواستاتیک در 200-300 مگاپاسکال فشرده می شود. به تراکم سبز بالاتر و یکنواختی جهت گیری بهتر برای اشکال پیچیده دست می یابد

چگالی فشرده سبز در این مرحله تقریباً 3.5-4.0 g/cm³ - بسیار کمتر از چگالی نظری 7.5 g/cm³ است - و از نظر مکانیکی شکننده است. برای جلوگیری از اکسید شدن قبل از تف جوشی باید در اتمسفر بی اثر نگهداری شود.

مرحله 5 - تف جوشی و بازپخت در خلاء

زینترینگ حیاتی ترین مرحله حرارتی است: فشرده های سبز در کوره خلاء تا دمای 1050 تا 1100 درجه سانتیگراد به مدت 2 تا 5 ساعت گرم می شوند و باعث تف جوشی فاز مایع می شود که متراکم تراکم را به بیش از 99 درصد چگالی تئوری می رساند.

در طول پخت، یک فاز مایع غنی از Nd (نقطه ذوب ~ 665 درجه سانتیگراد) مرزهای دانه را خیس می کند و با عمل مویرگی ذرات را به هم می کشاند. این تراکم تخلخل بین ذرات را حذف می‌کند و ریزساختاری از دانه‌های Nd2Fe14B (متوسط ​​قطر 5-10 میکرومتر) ایجاد می‌کند که توسط یک فاز مرزی نازک و پیوسته غنی از Nd احاطه شده‌اند - ساختاری که نیروی اجباری بالا را ممکن می‌سازد.

پس از پخت، قطعه تحت یک عملیات بازپخت دو مرحله ای قرار می گیرد: ابتدا در دمای 900 درجه سانتی گراد به مدت 1-2 ساعت، سپس در دمای 500-600 درجه سانتی گراد به مدت 1-3 ساعت. آنیل با دمای پایین تر، ترکیب مرز دانه را بهینه می کند، و در مقایسه با قطعات زینتر شده، اجبار را 10 تا 20 درصد افزایش می دهد.

مرحله 6 - ماشینکاری و برش

بلوک های آهنربایی نئودیمیوم تف جوشی شده بسیار سخت (سختی ویکرز ~ 570 HV) و شکننده هستند، بنابراین تمام شکل دهی به جای ماشینکاری معمولی با سنگ زنی الماس، EDM سیم یا برش چند سیم انجام می شود.

چرخ‌های برش پوشیده شده با الماس که در بلوک‌های خنک‌کننده کار می‌کنند به دیسک‌ها، بخش‌ها، قوس‌ها یا پروفیل‌های سفارشی با تحمل‌های 0.05 ± میلی‌متر در درجه‌های دقیق بریده می‌شوند. برش گرد و غبار ریز مغناطیسی تولید می کند که جمع آوری و بازیافت می شود. لبه ها برای کاهش خطر تراشه در هنگام پوشش و مونتاژ پخ می شوند.

مرحله 7 - پوشش سطح و حفاظت در برابر خوردگی

آهنرباهای نئودیمیوم برهنه در شرایط محیطی به سرعت خورده می شوند - فاز مرزی دانه غنی از Nd با رطوبت و اکسیژن واکنش می دهد و در عرض چند روز باعث پوسته شدن سطح می شود - بنابراین هر آهنربای تمام شده حداقل یک پوشش محافظ دریافت می کند.

جدول 1: مقایسه پوشش های سطح آهنربای نئودیمیم بر اساس ضخامت، مقاومت در برابر خوردگی، دمای عملیاتی و مناسب بودن کاربرد.

مرحله 8 - مغناطیس

آهنرباهای نئودیمیم به عنوان مرحله نهایی ساخت، با قرار دادن قسمت پوشش داده شده در معرض میدان مغناطیسی پالسی 3-5 تسلا - بسیار بالاتر از میدان اجباری آهنربا - مغناطیسی می شوند که تمام حوزه های مغناطیسی را به موازات جهت مورد نظر تراز می کند.

مغناطیس سازی آخرین (پس از ماشینکاری و پوشش دهی) انجام می شود، زیرا قطعات به شدت مغناطیسی شده زباله های آهنی را جذب می کنند و برای جابجایی در محیط های تولید خطرناک هستند. یک مغناطیس تخلیه خازن، یک پالس با مدت زمان میلی ثانیه را از طریق یک سیم پیچ سفارشی که برای شکل آهنربایی خاص طراحی شده است، ارسال می کند. مغناطش بخشی (به عنوان مثال، الگوهای چند قطبی در آهنرباهای حلقه) با استفاده از آرایه های سیم پیچ تقسیم شده به دست می آید.

کدام گریدهای آهنربایی نئودیمیم موجود است و چه تفاوتی با هم دارند؟

گریدهای آهنربای نئودیمیم با حداکثر محصول انرژی آنها (BHmax در MGOe) و به دنبال آن یک پسوند حرف نشان دهنده قابلیت اجباری در دمای بالا - از استاندارد (بدون پسوند) تا H، SH، UH، EH، تا AH برای پایدارترین گریدهای حرارتی مشخص می‌شوند.

جدول 2: مقایسه درجه آهنربای نئودیمیم بر اساس محصول انرژی، ماندگاری، حداکثر دمای عملیاتی، محتوای خاکی کمیاب سنگین و کاربرد.

چگونه آهنرباهای نئودیمیم زینتر شده با آهنرباهای نئودیمیم پیوند شده مقایسه می شوند؟

آهنرباهای نئودیمیوم تف جوشی شده تا سه برابر محصول انرژی مغناطیسی نسبت به گریدهای پیوندی ارائه می دهند، اما محدود به هندسه های ساده تر هستند. آهنرباهای پیوندی عملکرد مغناطیسی را در ازای قطعات شبکه پیچیده و بدون ضایعات ماشینکاری قربانی می کنند.

آهنرباهای نئودیمیوم پیوندی با مخلوط کردن پودر NdFeB به سرعت خاموش شده (اندازه ذرات 50 تا 200 میکرومتر) با یک چسب پلیمری (معمولاً نایلون، PPS یا اپوکسی) و قالب‌گیری فشرده یا قالب‌گیری تزریقی به شکل نهایی تولید می‌شوند. از آنجایی که پودر به طور تصادفی جهت گیری می کند (همسانگرد)، مقادیر BHmax تنها به 8-12 MGOe می رسد - در مقایسه با 35-52 MGOe برای گریدهای متخلخل ناهمسانگرد.

جدول 3: مقایسه مستقیم آهنرباهای نئودیمیم زینتر شده در مقابل باند شده در عملکرد کلیدی و ویژگی های ساخت.

چرا کنترل کیفیت در تولید آهنربای نئودیمیم بسیار مهم است؟

یک دسته خارج از مشخصات آهنرباهای نئودیمیوم می تواند باعث مغناطیس زدایی موتور در میدان شود، هزینه ای 10 تا 100 برابر بیشتر از خود آهنربا در ادعاهای گارانتی و بازسازی مونتاژ - کنترل کیفیت دقیق را به مهم ترین جنبه تجاری از نظر تجاری در فرآیند تولید تبدیل می کند.

تست های استاندارد کنترل کیفیت انجام شده در هر لات تولیدی شامل موارد زیر است:

• تست خواص مغناطیسی (منحنی BH) - اندازه گیری هیسترزیگراف Br، Hcb، Hcj، و BHmax بر اساس استانداردهای IEC 60404-5 / MMPA
• بازرسی ابعادی - تأیید CMM یا مقایسه کننده نوری برای تحمل های ترسیمی (معمولاً 0.05 ± میلی متر برای گریدهای متخلخل)
• آزمایش اسپری نمک (ASTM B117) - مقاومت در برابر خوردگی پوشش تأیید شده در دمای 35 درجه سانتیگراد، اتمسفر NaCl 5٪
• چسبندگی پوشش (تست برش متقاطع، ISO 2409) - یکپارچگی پوشش را تحت تنش مکانیکی تضمین می کند
• تست پیری در دمای بالا - آهنرباها در حداکثر دمای نامی به مدت 100 ساعت نگهداری می شوند. از دست دادن شار باید زیر 5٪ باقی بماند
• تجزیه و تحلیل شیمیایی XRF / ICP - ترکیب آلیاژ را در ± 0.5٪ از محتوای خاکی کمیاب مشخص شده تأیید می کند
• اندازه گیری چگالی - روش ارشمیدس؛ چگالی زیر 7.40 گرم بر سانتی‌متر مکعب نشان‌دهنده تخلخل غیرقابل قبول در گریدهای متخلخل است.

چه نوآوری هایی شکل می دهند که چگونه آهنرباهای نئودیمیم امروزه ساخته می شوند؟

سه نوآوری عمده عبارتند از بازتعریف تولید آهنربای نئودیمیم: فناوری انتشار مرز دانه (GBD)، استراتژی‌های کاهش خاک‌های کمیاب سنگین، و ساخت افزودنی مجموعه‌های آهنربا.

انتشار مرز دانه (GBD)

GBD مهم ترین نوآوری اخیر از نظر تجاری است. به جای مخلوط کردن یکنواخت دیسپروزیم یا تربیوم در سرتاسر آلیاژ، یک پوشش فلوراید یا اکسید Dy/Tb روی سطح آهنربا اعمال می شود، سپس در امتداد مرزهای دانه در دمای 800-950 درجه سانتی گراد پخش می شود. خاک کمیاب سنگین دقیقاً در جایی که مورد نیاز است متمرکز می شود - در سطوح دانه - باعث افزایش اجباری 30-50٪ در حالی که از 50-70٪ دیسپروزیم کمتری نسبت به روش های اختلاط معمولی استفاده می کند. برای تولیدکنندگان خودروهای برقی که با محدودیت های عرضه دیسپروزیم مواجه هستند، این بهبود تحول آفرین است.

فرمولاسیون کم یا صفر سنگین زمین کمیاب

برنامه های تحقیقاتی با هدف قرار دادن آهنرباهای دیسپروزیوم خالص صفر از طریق پالایش دانه به اندازه ذرات زیر 3 میکرومتر در حال پیشرفت هستند. دانه‌های تک دامنه ظریف‌تر می‌توانند مقادیر Hcj بالاتر از 25 kOe را بدون دیسپروزیم در دماهای تا 120 درجه سانتی‌گراد به دست آورند - برای بسیاری از طراحی‌های موتور EV کافی است. پردازش تغییر شکل داغ، جایگزینی برای تف جوشی، ریزساختارهای نانوکریستالی با اندازه دانه‌های 200 تا 400 نانومتر تولید می‌کند که مقادیر اجباری را با تف جوشی معمولی غیرممکن می‌سازد.

ساخت افزودنی و هندسه های پیچیده پیوندی

جت بایندر و پرینت سه بعدی مبتنی بر اکستروژن کامپوزیت های NdFeB-پلیمر اکنون اشکال آهنربایی پیچیده ای از جمله آرایه های Halbach، حلقه های قطعه بندی شده و روتورهای موتور بهینه شده با توپولوژی را تولید می کند که ساخت آنها با ماشین کاری معمولی غیرممکن است. در حالی که محصولات انرژی مغناطیسی در حال حاضر تنها به 8 تا 15 MGOe می‌رسند، انتظار می‌رود که توسعه مداوم آهن‌رباهای چاپی ناهمسانگرد (تراز کردن ذرات در حین چاپ با میدان اعمالی) تا پنج سال آینده مقادیر بالای 20 MGOe را افزایش دهد.

سؤالات متداول: آهنرباهای نئودیمیم چگونه ساخته می شوند

نتیجه گیری

درک کردن چگونه آهنرباهای نئودیمیم ساخته می شوند - از شیمی دقیق آلیاژ از طریق ریخته گری نواری، کاهش هیدروژن، فرز جت، پرس میدان مغناطیسی، تف جوشی در خلاء، ماشینکاری، پوشش و مغناطش نهایی - مهندسان، تیم های تدارکاتی و طراحان محصول را برای تصمیم گیری هوشمندانه تر در مورد منابع، نوشتن مشخصات بهتر و عیب یابی خرابی های عملکرد با اطمینان تجهیز می کند.

فرآیند تولید نابخشودنی است: آلودگی اکسیژن در مرحله آسیاب، انحراف 10 درجه سانتیگراد در حین پخت، یا ضخامت پوشش کمتر می تواند مستقیماً به خرابی میدانی به ارزش چندین برابر قیمت خرید آهنربا تبدیل شود. به همین ترتیب، نوآوری هایی مانند انتشار مرز دانه و فرمولاسیون Dy-lean به سرعت آنچه را که دست یافتنی است تغییر می دهند - کاهش ریسک زنجیره تامین و در عین حال حفظ یا بهبود عملکرد.

از آنجایی که تقاضا برای وسایل نقلیه الکتریکی، توربین‌های بادی، روباتیک و دستگاه‌های پزشکی همچنان از عرضه عناصر سنگین خاکی کمیاب، هم در فرآیند تولید و هم در زمینه علم مواد پیشی می‌گیرد. آهنرباهای نئودیمیوم در آینده قابل پیش بینی یکی از مهمترین موضوعات استراتژیک در تولید پیشرفته خواهد بود.
